Aucune pompe du commerce n’est assez petite pour entrer dans mon sous marin, c’est pourquoi je suis obligé d’en fabriquer une. Là , commence un nouveau défi. Après des dizaines de croquis, la recherche des pignons, des moteurs, du joint SPI etc …
PLAN DE LA POMPE
CHOIX DES ELEMENTS
– Moteur de chez « Sélectronic » 140/1 diamètre 21 mm arbre de 2mm voltage de 3 à 9 volts
– Pignons ou engrenages Module 0,5 diamètre 10 mm 18 dents épaisseur 4 mm alésage de 2mm » L’octant »
– Joint SPI diamètre 7mm e= 3mm alésage de 3mm « don de Guy »
– Corps de pompe PVC noir
– Vis de montage INOX tête cylindrique M2 L= 14 mm » L’octant »
– Vis laiton M2 * 10 tête fraisée (fixation moteur)
– Gaine Diamètre extêrieur 3mm int 2mm PVC transparent « L’octant »
USINAGE DES BLOCS
Fraisage du corps Perçage du corps

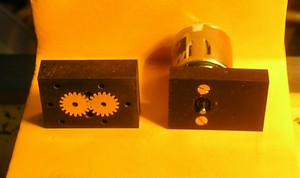

La pompe démontée

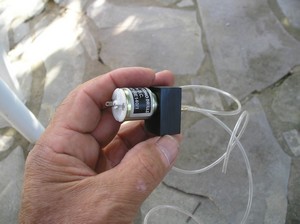

La pompe finie Les essais
– En 1 mn remplissage d’un verre de 15 cl
– Le ballast devant faire environ 13,5 cl celui-ci sera plein en moins d’une minute.
BRAVO Marcel, clap, clap, clap
Cela parait facile, mais lancez vous et vous verrez.
LA COMMANDE DE LA POMPE DES MOTEURS ETC , ( Le cerveau du sous marin )
– Micro-switch et servo miniature etc.. tout est monté sur une plaque de Polycarbonate de 2mm d’épaisseur
Photos du servo du S M, avec de gauche à droite, le récepteur, la led rouge de contrôle, les fiches femelles bleue et rouge pour la charge des batteries, les ILS de mise sous tension de tout le système, les micro-rupteur avec le mini servo de commande, la pompe et son moteur.
Sur la photo de profil on peut voir les dominos de câblage et les ILS.
L’ensemble fait 20 mm de large et rentre à l’intérieur du SM par l’ouverture située à l’avant du ballast.
Poids total 100 grammes, c’est pas mal non?

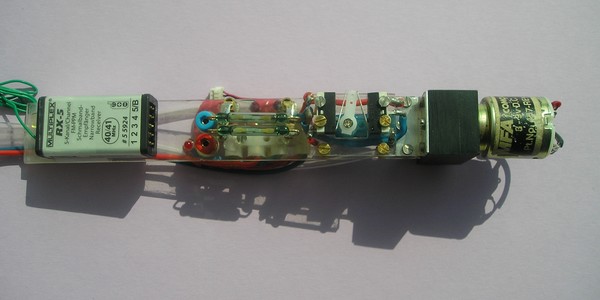

Photo de dessus de l’ensemble de commande
Photo de profil de l’ensemble de commande
Après quelques essais je constate que le mini servo n’est pas assez puissant pour actionner les microswitchs, aussi je recommence un nouvel ensemble de commande avec un servo plus puissant, dans la foulée je refais une pompe. (voir photo)
J’ai aussi acheté un mini récepteur 6voies (voir photo).
L’expérience des pompes précédentes a facilité les choses, (rapidité et sureté dans l’exécution).
La pompe a fonctionné du premier coup et le servo est assez puissant pour actionner les micro rupteurs .
Pour info, le premier ensemble de commande me servira pour les expos et les rencontres. (Ile Bouchard ,Jonzac ,Bayonne ,Tarbes , Sanguinet)

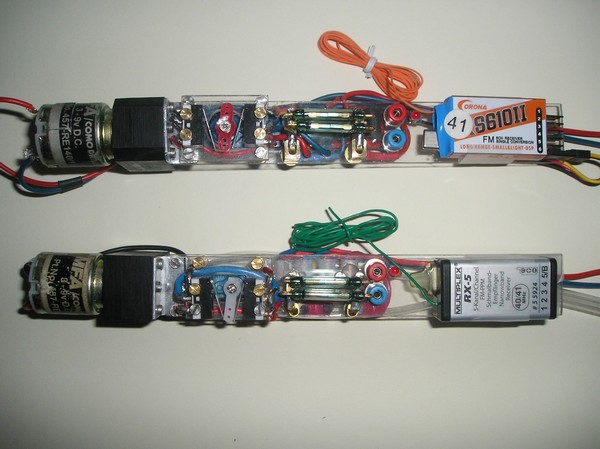

Les deux blocs de commande

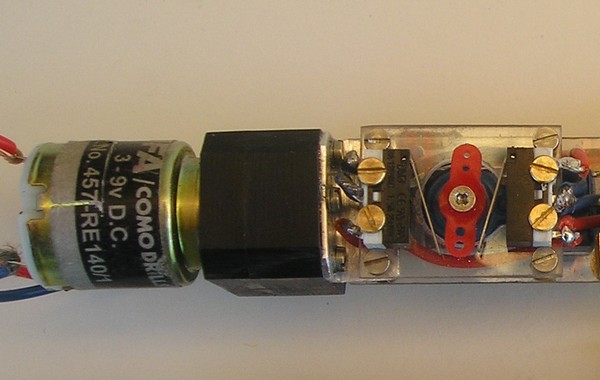

Moteur, pompe, microrupteurs

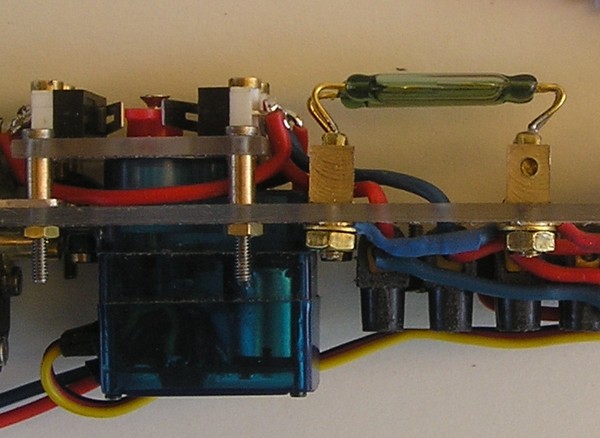

Servo, microrupteurs, ils
Les ils de mise sous tension et les fiches de charge

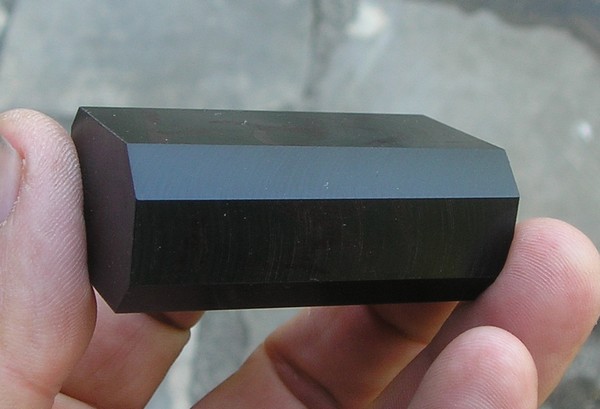

Le bloc pour plusieurs pompes
La pompe terminée
Les essais de la pompe
Il y en a qui croient encore que les retraités s’ennuient? moi, je trouve que les journées sont trop courtes, je n’ai pas le temps de tout faire. C’est fait, la partie commande est à l’intérieur, tout est monté, cela fonctionne, j’ai eu du mal à cause du manque de place mais bon j’y suis arrivé.

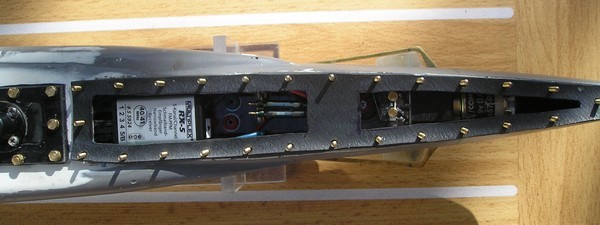

Photo de la partie commande à l’intérieur

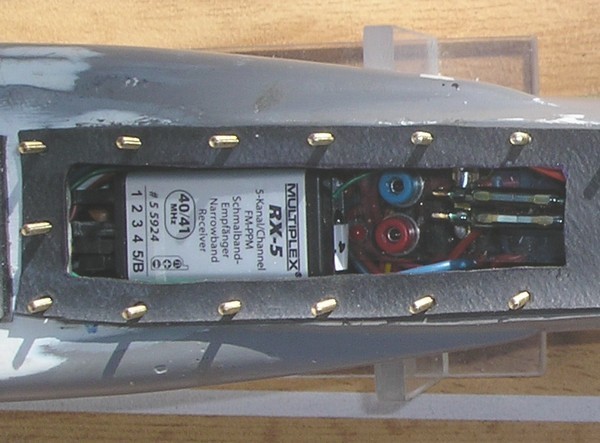

Récepteur et ILS
Pas loin du but
