Principes de fonctionnement
Cahier des charges que je m’étais imposé
- En stratifié
- Électrique
- Chasse à l’air comprimé
- Mise en route automatique
- Durée de fonctionnement 10 s
La torpille a fait l’objet d’un article avec photos paru sur Le MRB N° 470 de Janvier 2003

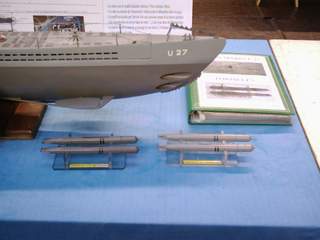

En exposition à Bayonne

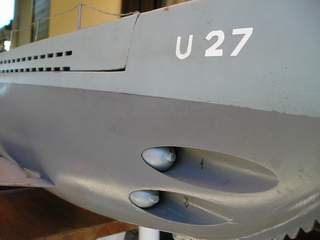

Dans les tubes 1 et 2
Les tubes
Déjà à la fabrication de la coque j’avais pensé aux torpilles, donc les tubes étaient en place dès 1992
Ils sont en stratifié de diamètre intérieur 17mm et de environ 240mm de longueur.
- Tourner 4 morceaux de bois au diamètre 17 mm sur environ 300 mm
- Cirer à la cire de démoulage ,lustrer.
- Enrober de plusieurs couches de mat de verre de roving fin et de résine
- Après 24 h reprendre les mandrins sur le tour et usiner l’extérieur des tubes si l’on veut qu’ils soient parfaits.
- Démouler en tenant à deux mains le tube en tournant le tube en stratifié c’est assez dur.
- Fixer les tubes dans la coque au bon endroit par de la fibre de verre et de la résine.

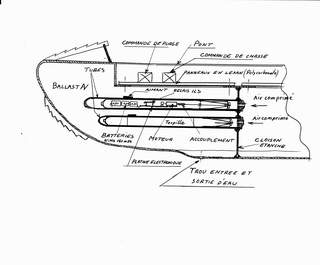

Dessin à main levée des tubes dans le ballast AV
Principe du tir
- La torpille est engagée dans le tube
- Chasse à l’air comprimé de la réserve (photo torpille sortant du tube)
- Mise en route au passage d’un relais ILS devant un aimant collé sur le tube au bon endroit
- Arrêt de la torpille par une temporisation interne environ 10 secondes
Caractéristiques de la torpille
- Modèle : G7e
- Diamètre:Diamètre:16,7mm

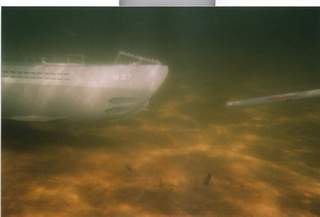

Tir torpille sous l’eau
- Longueur : 215mm
- Poids environ 30 gr
- Matière: stratifié
- Propulsion: électrique
- Ejection: air comprimé
Fabrication de la torpille
– Usinage de mandrins en bois au diamètre intérieur de la torpille soit 15,7mm (photo)

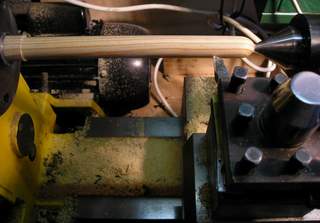

Usinage du mandrin
- Cirage et lustrage des mandrins
- Enrobage de fibre de verre et de résine
- Reprise entre pince et pointe sur le tour et usinage extérieur aux dimensions extérieures de la torpille soit 16,7 mm.

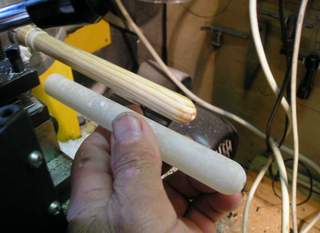

Après la reprise sur le tour
La torpille est en 3 parties
- Partie centrale (batteries,platine électronique,moteur)
- Partie arrière (arbre,dérives,hélice +lest)
- Partie avant( fils de mise sous tension et de charge)
Les trois parties sont assemblées par manchons

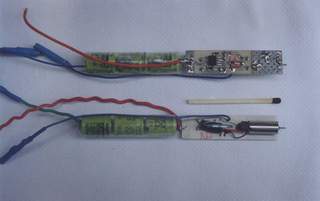

Platine torpille recto-verso

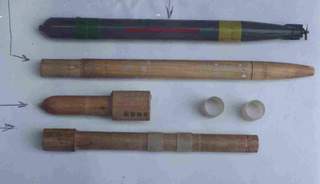

Mandrins et torpille finie
Nota: Au moment ou j’écris ces lignes la torpille nouvelle va sortir inspirée pour la partie mécanique de la torpille de Guy, avec deux hélices contrarotatives et coque en deux parties.

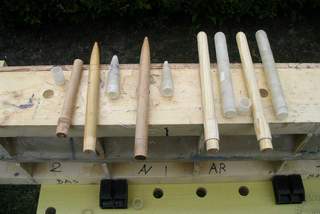

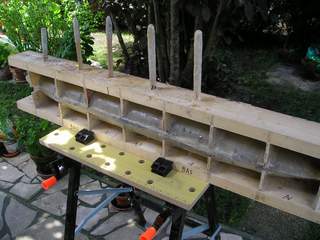

 Les modèles enrobés |  Les modèles et les coques |
